Leicht versteckt gibt es bereits seit der Version CS3 eine  Autotracing Funktion in InDesign. Die kann natürlich nicht mit Spezialsoftware oder Illustrator mithalten, aber zum Spaß könnt Ihr das ja mal ausprobieren.


Benötigt wird ein Rasterbild, dessen Hauptmotiv sich mit hohem Helligkeitskontrast vom Hintergrund abhebt. InDesign kann nur zweifarbige Ergebnisse liefern, d.h. ein Motiv vom Hintergrund freistellen. Das Bild sollte hoch aufgelöst und nicht zu filigran sein. Dieses Bild wird in InDesign platziert.

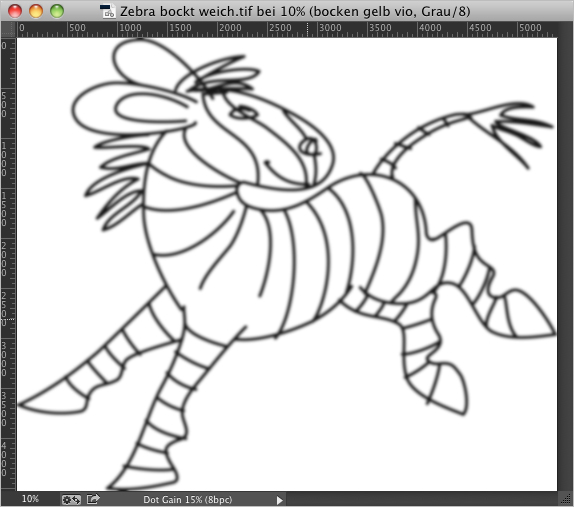

Zur Demonstration habe ich es hier mit diesem Bild probiert (Abb. 1). Die weichgezeichneten Kanten sind natürlich nicht ideal.

Screenshot – Bild der Autotrace Vorlage
Abb. 1


Dann verwendet Ihr die Funktion [Objekt] > [Beschneidungspfad] > [Optionen…] (Abb. 2).

Screenshot – Beschneidungspfad Dialog-Fenster
Abb. 2

In der Dialogbox könnt Ihr noch einige Einstellungen vornehmen. Wichtig ist die Einstellung [Hochauflösungsbild verwenden] (Abb. 2, Nr. 1), damit die Originaldaten anstatt der Bildschirmdarstellung für die Vektorumsetzung verwendet werden.

Und das bedeuten die anderen Einstellungen:

[Innenkanten einschließen]  Mit dieser Option (Abb. 2, Nr. 2) werden auch „Löcher“ in der Vorlage erkannt und als Pfad generiert (Abb. 3).

Screenshot – Ansicht [Innenkanten einschließen]
Abb. 3

[Schwellenwert]  Je höher der eingestellte Wert (Abb. 2, Nr. 3), umso weniger werden helle Bereiche für den Pfad berücksichtigt (Abb. 4). InDesign geht hier wirklich nur nach hell und dunkel vor, Farbkontraste erkennt es nicht so gut.

Screenshot – Ansicht [Schwellenwert] erhöhen
Abb. 4

[Toleranz]  Mit dem Regler (Abb. 2, Nr. 4) bestimmt Ihr die Genauigkeit. Niedrigere Werte bewirken eine höhere Genauigkeit. Zu niedrige Einstellungen erzeugen häufig „Schleifen“ und natürlich jede Menge Ankerpunkte im berechneten Pfad (Abb. 5).

Screenshot – Ansicht niedrige Tolleranz
Abb. 5

[Umkehren] (Abb. 2, Nr. 5) Die Maske wird invertiert (Abb.6).

Screenshot – Ansicht [Umkehren]
Abb. 6

[Auf Rahmen begrenzen] (Abb. 2, Nr. 6) Nur der im Rahmen sichtbare Teil des Bilds wird nachgezeichnet.


Das Erstellen des Beschneidungspfads ist jedoch nur der erste Schritt  (Abb. 7). Um diesen auch als Vektorform nutzen zu können, müsst Ihr nun noch [Objekt] > [Beschneidungspfad] > [Beschneidungspfad in Rahmen konvertieren] wählen.

Screenshot – Ansicht in Rahmen umgewandelt
Abb. 7

Anschließend wählt Ihr das platzierte Bild mit dem [Direktauswahl-Werkzeug] aus und löscht es. Der Freistellungspfad ist nun ein ganz normaler Vektorpfad (Abb. 8).

Screenshot – Ansicht Pfad
Abb. 8

Ihr könnt ihn mit Farben füllen (Abb. 9) oder auch ein anderes Bild oder Text in den Rahmen einfügen.

Screenshot – Ansicht Pfad gefüllt mit Verlauf
Abb. 9
